當前位置:*頁>>產品展示>>溫度儀表系列>>熱電阻>>鎧裝熱電阻

鎧裝熱電阻

鎧裝熱電阻

  • 品*:JKM/凱銘儀表
  • 型號:JKM-WZP
  • 測量范圍:-200℃~500℃
  • 精度等級:±0.15℃
  • 公稱通徑:法蘭、螺紋
  • 適用介質:液體 蒸汽 氣體
  • 工作壓力:0-6.3MPa
  • 工作溫度:-200℃~500℃
  • 供電方式:24VDC
  • 訂貨號:XCQPOIGUV173

鎧裝熱電阻產品概述

鎧裝熱電阻是一種溫度傳感器,它比裝配式鉑電阻直徑小,易彎曲,抗震性好,適宜安裝在裝配式熱電阻無法安裝的場合。本公司生產的WZPK系列鎧裝熱電阻采用引進熱電阻測溫元件,因此,具有精確、靈敏、熱響應時間快、質量穩定、使用壽命長等優點。

鎧裝熱電阻外保護套采用不銹鋼,內充滿高密度氧化物質絕緣體,因此,它具有很強的抗污染性能和優良的機械強度,適合安裝在環境惡劣的場合。

鎧裝熱電阻可用于測量-200~500℃范圍內溫度,可直接用銅導線和二次儀表相連接使用。由于它具有良好的電輸出特性,可為顯示儀、記錄儀、調節儀、掃描器、數據記錄儀以及電腦提供精確的溫度變化輸入信號。

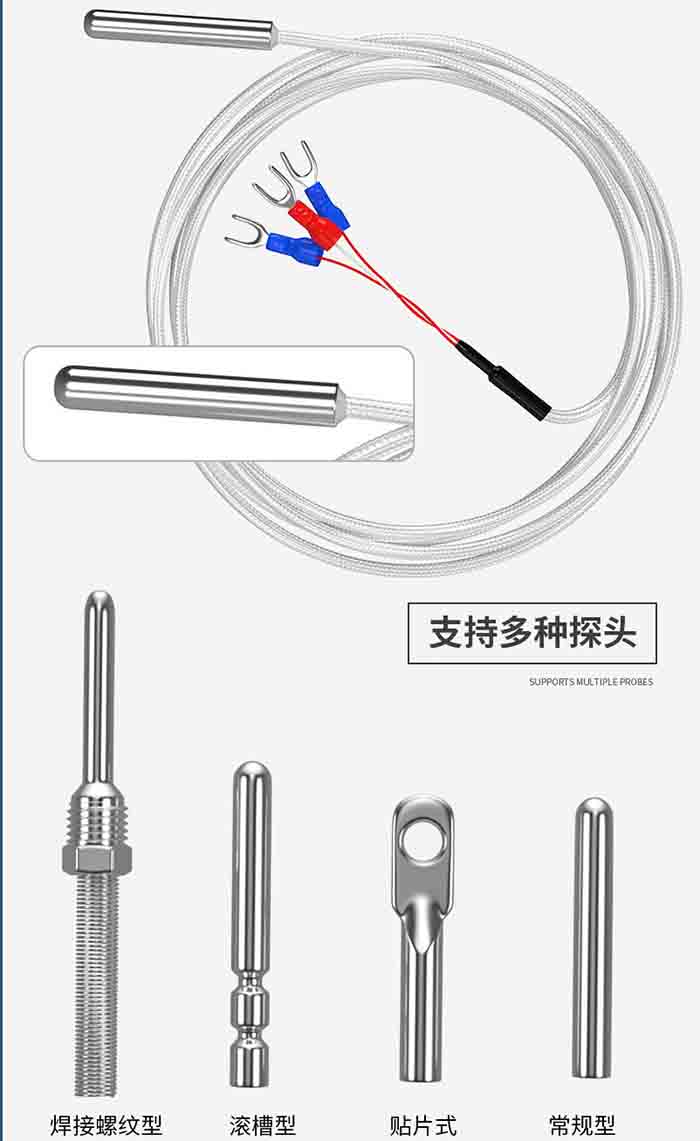

鎧裝熱電阻產品圖

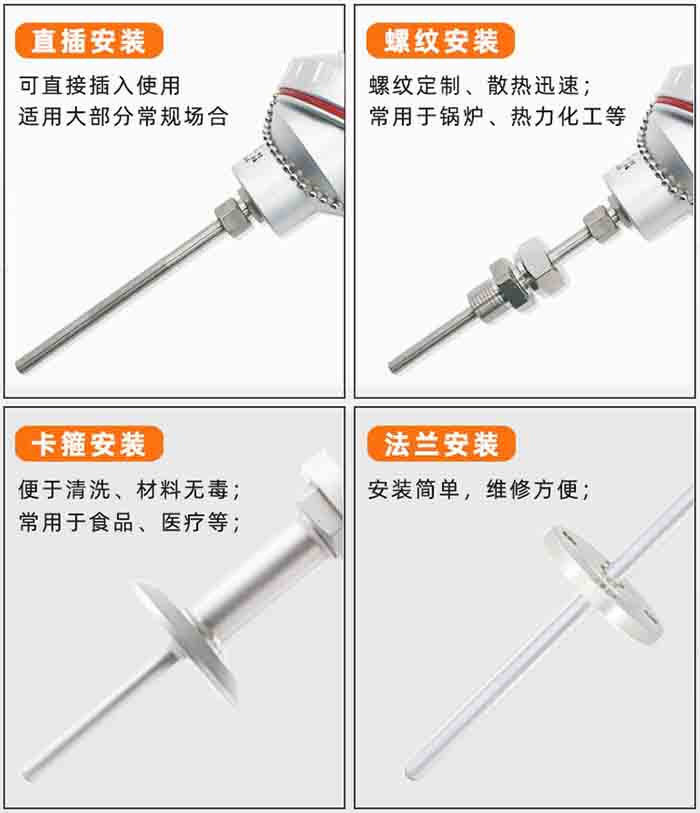

鎧裝熱電阻安裝方式分類圖


鎧裝熱電阻工作原理

鎧裝熱電阻工作原理:在溫度作用下熱電阻絲的電阻隨之變化而變化。顯示儀表將會指示出熱電阻產生的電阻值所對應的溫度值。


鎧裝熱電阻主要技術指標

熱電阻感溫元件在100℃時電阻值(R100)和它在0℃時的電阻(R0)比值R100/R0。

分度Pt100:

A級 R0=100±0.06Ω

B級 R0=100±0.12Ω

W100=R100/R0=1.3851


鎧裝熱電阻量程規格

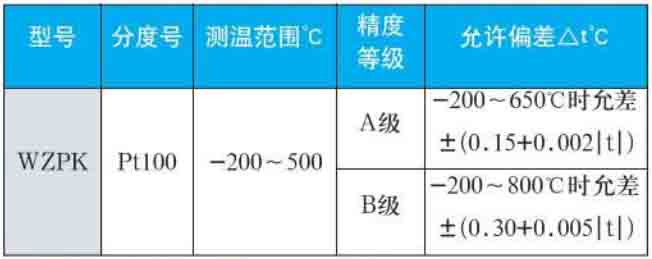

鎧裝熱電阻量程規格選型表

式中“t”為感溫元件實測溫度絕對值。

公稱壓力

一般是指在常溫下,保護管所能承受的靜態外壓而不破裂,試驗壓力一般采用公稱壓力的1.5倍。實際上,允許公稱壓力以僅與保護管材料、直徑、壁厚關于,而且還與其結構形式、安裝方法、置入深度以及被測介質的流速、種類有關。

熱響應時間

在溫度出現階躍變化時,熱電阻的輸出變化至相當于該階躍變化的50%,所需的時間,稱為熱響應時間,用τ0.5表示。

熱電阻絕緣電阻

常溫絕緣電阻的試驗電壓可取直流10~100V任意值,環境溫度在15~35℃范圍內,相對濕度應不大于80%;常溫絕緣電阻值應不小于100MΩ。

熱電阻允許通過電流

通過鎧裝熱電阻的測量電流*大不超過5mA。


鎧裝熱電阻分類形式

1、接線盒式

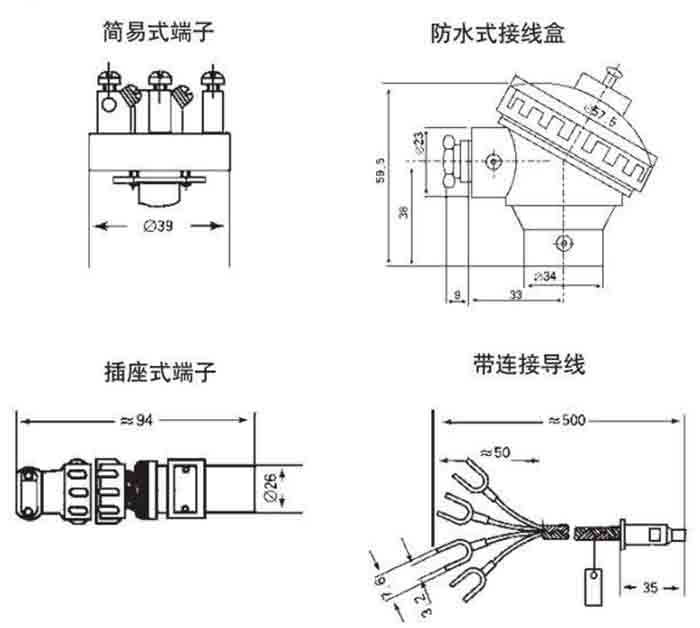

鎧裝熱電阻接線盒分類圖


2、安裝固定形式

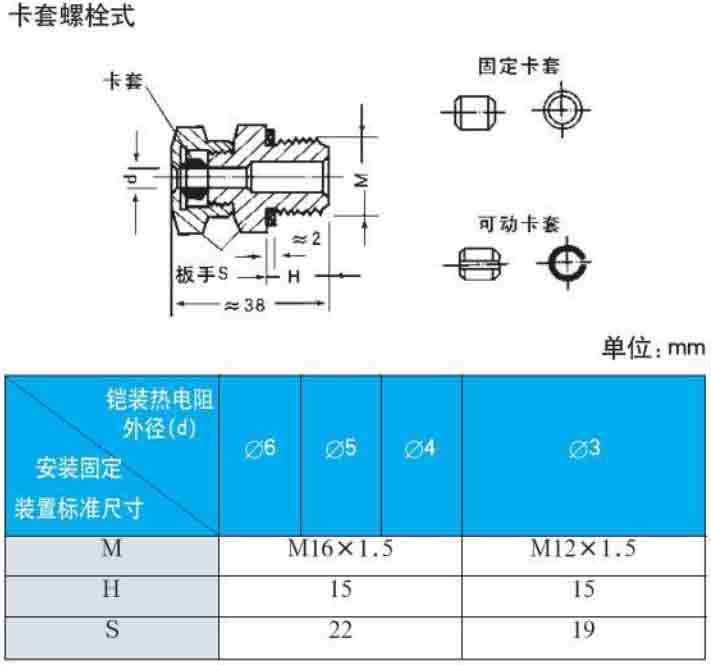

鎧裝熱電阻卡套螺栓式安裝尺寸圖

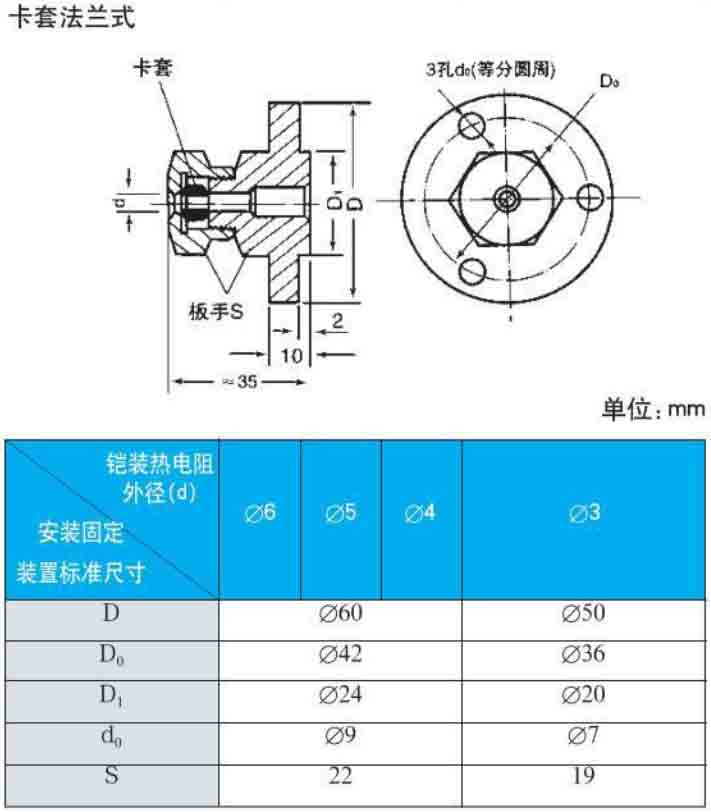

鎧裝熱電阻卡套法蘭式安裝尺寸圖

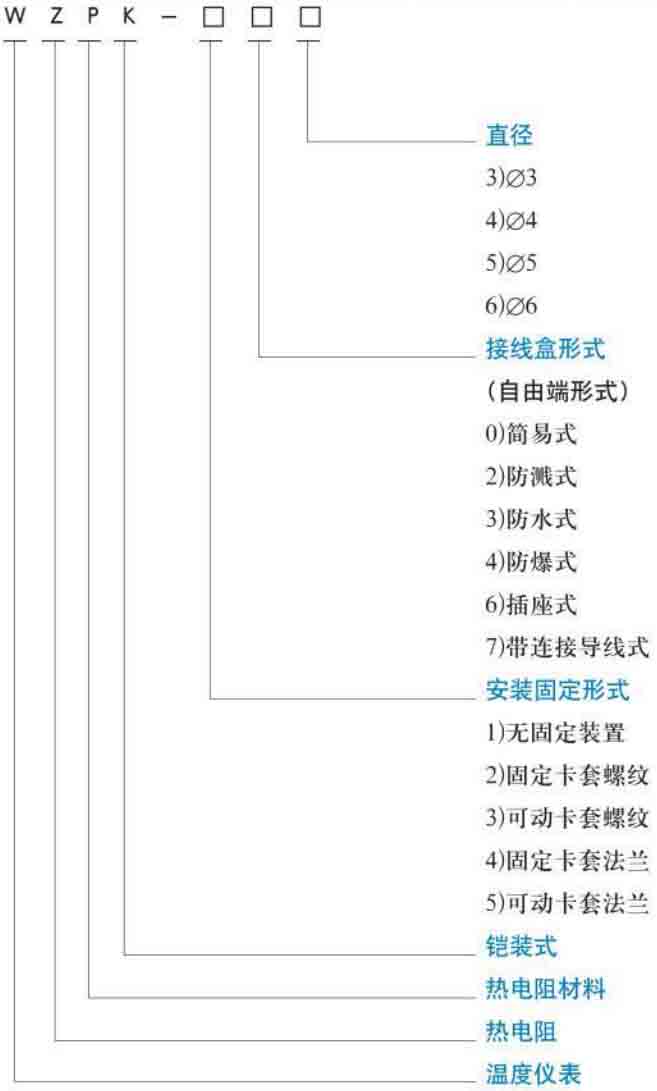

鎧裝熱電阻型號表示

鎧裝熱電阻規格選型表


鎧裝熱電阻安裝方式

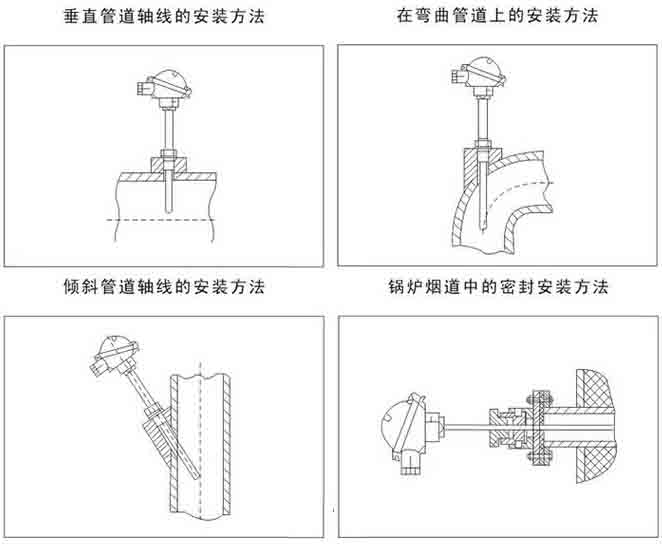

鎧裝熱電阻安裝示意圖


鎧裝熱電阻接線方式

鎧裝熱電阻接線圖
