當前位置:*頁>>產品展示>>流量計系列>>蒸汽流量計>>高溫蒸汽流量計

高溫蒸汽流量計

高溫蒸汽流量計

  • 品*:JKM/凱銘儀表
  • 型號:JKM-LUGB
  • 測量范圍:5-11000m3/h
  • 精度等級:1.5級、1.0級
  • 公稱通徑:DN20~DN1200
  • 適用介質:氣體、液體、蒸汽
  • 工作壓力:1.6MPa~10MPa
  • 工作溫度:-80℃~450℃
  • 供電方式:24VDC 鋰電池
  • 訂貨號:CQQOBAWHK242
高溫蒸汽流量計產品概述
蒸汽流量計是應用非常廣泛的一種流量計儀表,幾乎可以計量所有在管道中流動的介質,包括各種液體、氣體和蒸汽。
我公司生產的渦街流量計可分為以下幾大類:
安裝形式:法蘭卡裝式渦街流量計 法蘭連接式渦街流量計 插入式渦街流量計  管段式渦街流量計
使用用途:普通型渦街流量計 分體式渦街流量計 高溫型渦街流量計 高壓渦街流量計 防爆型渦街流量計
信號傳輸:現場顯示型渦街流量計 遠傳型渦街流量計 無線遠傳測控系統
配置組成:溫壓雙補型渦街流量計 溫度補償型渦街流量計 壓力補償型渦街流量計
定值補償型渦街流量計 智能蒸汽流量計
蒸汽流量計由于測量介質不同、使用環境不同、技術要求不同,其選用的類型和配置也不同,產品就價格也不同。

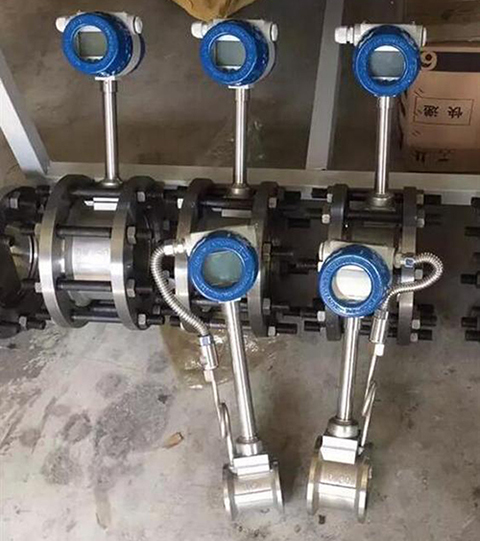

高溫蒸汽流量計產品圖


高溫蒸汽流量計的特點
◆ 測量精度高,量程寬;
◆ 測量介質廣泛,可測量液體、氣體和蒸汽;
◆ 工作溫度高,介質溫度可達350℃;
◆ 無運動部件,無磨損,可靠性高;
◆ 表體采用不銹鋼材料,美觀,耐腐蝕。


高溫蒸汽流量計參數
◆ 公稱通徑:DN15~DN1500
◆ 適用范圍:氣體:空氣、二氧化碳、氧氣、氮氣、煤氣、天然氣、沼氣和其它各種化學氣體等;液體:水、高溫水、油、食品液、化學液等;蒸汽:飽和蒸汽、過熱蒸汽。
◆ 可測介質溫度:防爆介質:-40℃~100℃;低溫介質:-40℃~100℃;
中溫介質:-40℃~280℃;高溫介質:-40℃~350℃
◆ 公稱壓力:低壓:≤1.6Mpa、≤2.5Mpa;中壓:≤4Mpa、≤6.3Mpa;高壓:≤10Mpa、≤16Mpa、≤25Mpa、≤42Mpa;
◆ 精度等級:測量液體1級(0.5級可協議訂貨);測量氣體:1.5級(1級可協議訂貨);測量蒸汽:1.5級(1級可協議訂貨);
◆ 流速范圍:液體:0.3~8m/s;氣體:3~65m/s;蒸汽:3~70m/s;
◆ 測量范圍:請參考流量測量范圍表;
◆ 輸出信號:電壓脈沖:低電平≤1V,高電平≥6V;標準電流:4~20mA
◆ 供電電源:電源脈沖輸出:+12VDC/+24VDC;4~20mA標準電流輸出:+24VDC;現場液晶顯示:3.6V1號1節鋰電池供電,使用壽命大于2年;
◆ 環境溫度:-30℃~+55℃;
◆ 相對濕度:5%~90%;
◆ 表體材料:304、1Cr18Ni9Ti,其它材質可協議訂貨;
◆ 防護等級:IP65、IP67;
◆ 防爆等級:ExiaIICT4;

高溫蒸汽流量計現場安裝使用圖


高溫蒸汽流量計工作原理
在流體中設置非流線型旋渦發生體(阻流體),則從旋渦發生體兩側交替地產生兩列有規則的旋渦,這種旋渦稱為卡曼渦街,如圖(一)所示。
高溫蒸汽流量計工作原理圖
旋渦列在旋渦發生體下游非對稱地排列。設旋渦的發生頻率為f,被測介質來流的平均速度為V,旋渦發生體迎流面寬度為d,表體通徑為D,根據卡曼渦街原理,有如下關系式:
f=StV/d       公式(1)
式中:
f-發生體一側產生的卡門旋渦頻率
St-斯特羅哈爾數(無量綱數)
V-流體的平均流速
d-旋渦發生體的寬度
由此可見,通過測量卡門渦街分離頻率便可算出瞬時流量。其中,斯特羅哈爾數(St)是無因次未知數,
圖(二)表示斯特羅哈爾數(St)與雷諾數(Re)的關系。
高溫蒸汽流量計原理曲線圖
在曲線表中St=0.17的平直部分,漩渦的釋放頻率與流速成正比,即為渦街流量計傳感器測量范圍度。只要檢測出頻率f就可以求得管內流體的流速,由流速V求出體積流量。所測得的脈沖數與體積量之比,稱為儀表常數(K),見式(2)
K=N/Q(1/m3)       公式(2)
式中:K=儀表常數(1/m3)。
N=脈沖個數
Q=體積流量(m3)

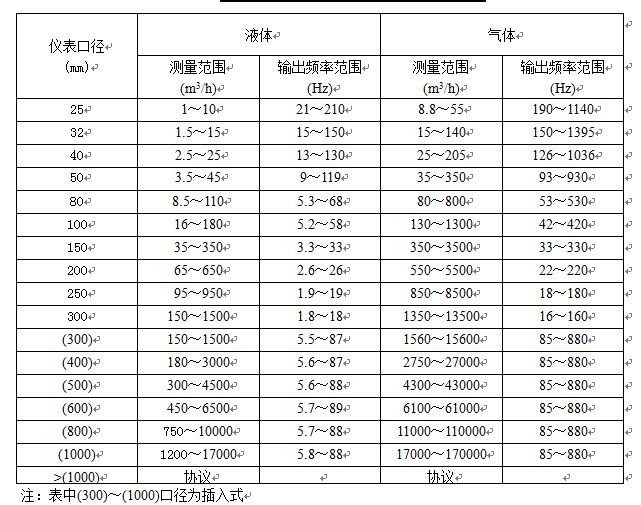

高溫蒸汽流量計傳感器工況流量范圍表
高溫蒸汽流量計流量范圍對照表

高溫蒸汽流量計常用氣體介質的標準狀態密度

高溫蒸汽流量計常用氣體介質的標準狀態密度對照表

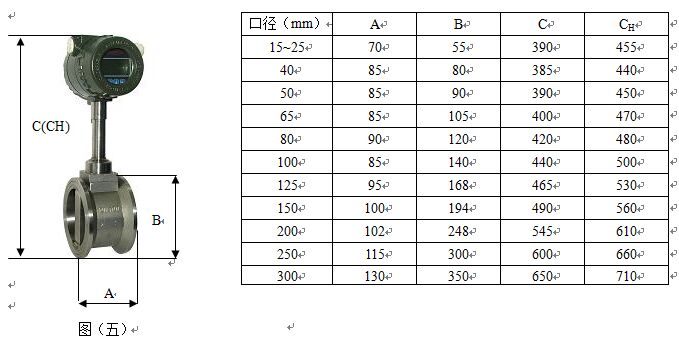

高溫蒸汽流量計安裝外形尺寸
高溫蒸汽流量計安裝外形尺寸圖

高溫蒸汽流量計選型型譜
高溫蒸汽流量計選型型譜對照表

上一篇:智能蒸汽流量計,法蘭卡裝式渦街計量表

下一篇:過熱蒸汽流量計,溫壓補償一體式智能渦街計量表
